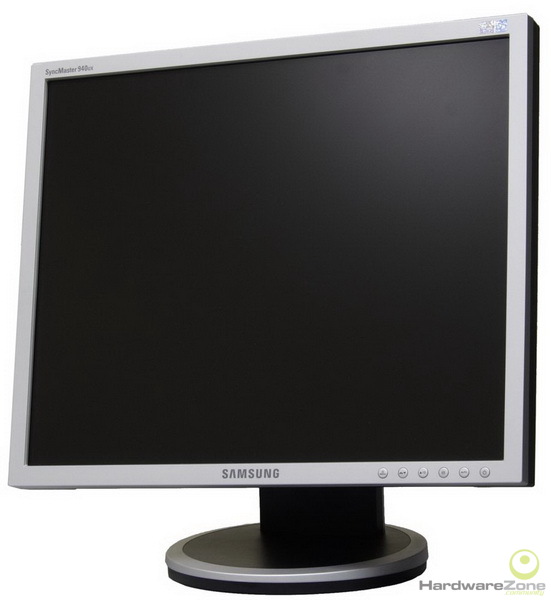

LCD (Liquid Crystal Display)

LCD merupakan singkatan dari Liquid Crystal Display. Secara sederhana LCD terdiri dari dua bagian utama yaitu backlight dan kristal cair. Backlight sendiri adalah sumber cahaya yang biasanya terdiri dari 1 sampai 4 buah lampu. Lampu Backlight ini biasanya berwarna putih. Cara kerjanya sebagai berikut : kristal cair akan menyaring cahaya backlight. Cahaya putih merupakan susunan dari beberapa ratus spektrum cahaya dengan warna yang berbeda. Beberapa ratus spektrum cahaya tersebut akan terlihat jika cahaya putih mengalami refleksi atau perubahan arah sinar. Warna yang akan dihasilkan tergantung pada sudut refleksi. Dengan memberikan tegangan listrik dengan nilai tertentu maka kristal cair ini dapat berubah sudutnya. Karena tugas kristal cair adalah untuk merefleksikan cahaya dari backlight maka cahaya backlight yang sebelumnya putih bisa berubah menjadi banyak warna sesuai dengan sudut yang terbentuk kristal cair tadi. Kristal cair bekerja seperti tirai pada jendela. Jika ingin menampilkan warna putih kristal cair akan membuka selebar-lebarnya sehingga cahaya backlight yang berwarna putih akan tampil seluruhnya di layar. Namun Jika ingin menampilkan warna hitam. Kristal Cair akan menutup serapat-rapatnya sehingga tidak ada cahaya backlight yang yang menembus sehingga otomatis layar akan kelihatan berwarna hitam. Jika ingin menampilkan warna lainnya tinggal atur sudut refleksi kristal cair.

Untuk mengatur level gelap/terang (brightness) caranya dalah sebagai berikut : pada waktu kristal cair menutup serapat-rapatnya untuk menghasilkan warna hitam seharusnya tidak ada cahaya backlight yang menembusnya. Namun kenyataannya masih ada cahaya backlight yang bisa menembus kristal cair sehingga tidak bisa menampilkan warna hitam dengan baik. Inilah salah satu kekurangan LCD. Jadi semakin besar Contrast Ratio maka semakin bagus pula LCD dalam menampilkan warna. cara paling mudah untuk
mengetahui seberapa bagus Contrast Ratio LCD adalah dengan menampilkan warna hitam di layar. Jika warna hitam tersebut cenderung abu-abu maka masih ada sedikit cahaya backlight yang berhasil menembus kristal cair.

LCD bekerja dengan cara membuka dan menutup layaknya tirai. Proses buka tutup ini berlangsung sangat cepat. Karena itulah ada istilah Response Time di LCD. Response Time adalah waktu yang diperlukan untuk berubah dari posisi kristal cair tertutup rapat (waktu menampilkan warna hitam) ke posisi kristal cair terbuka lebar (waktu menampilkan warna putih). Jadi semakin cepat response time maka semakin baik. Response Time yang lambat akan menimbulkan cacat gambar yang disebut ghosting atau jejak gambar. Biasanya pada objek yang bergerak cepat misal sedang memutar film akan menimbulkan jejak gambar seperti beberapa bujur sangkar yang terlihat seperti persegi.

Sudut Pandang (Viewing Angle) Monitor LCD memiliki sudut pandang yang terbatas jika dibandingkan dengan monitor CRT. Gambar objek pada monitor CRT bisa dilihat dengan jelas dari sudut 180 derajat sekalipun. Namun tidak dengan monitor LCD. Jika pandangan kita sedikit bergeser dari LCD maka gambar objek akan terlihat lebih gelap atau lebih terang. Inilah yang menjadi salah satu kekurangan / kerugian monitor LCD.
